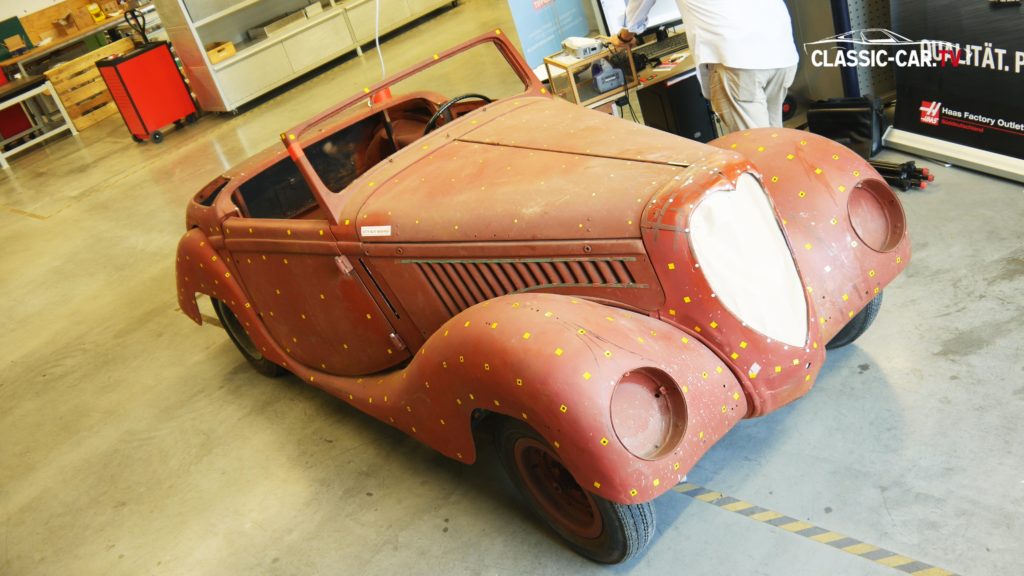

Bei manchen Fahrzeugen gibt es weder den Hersteller, noch die Ersatzteile auf dem Markt. Daher müssen durch moderne Technik manche Teile nachgefertigt werden. Wir zeigen in dieser Folge, wie ein Typenschild auf dem Laser Gravierer nachgefertigt werden kann.

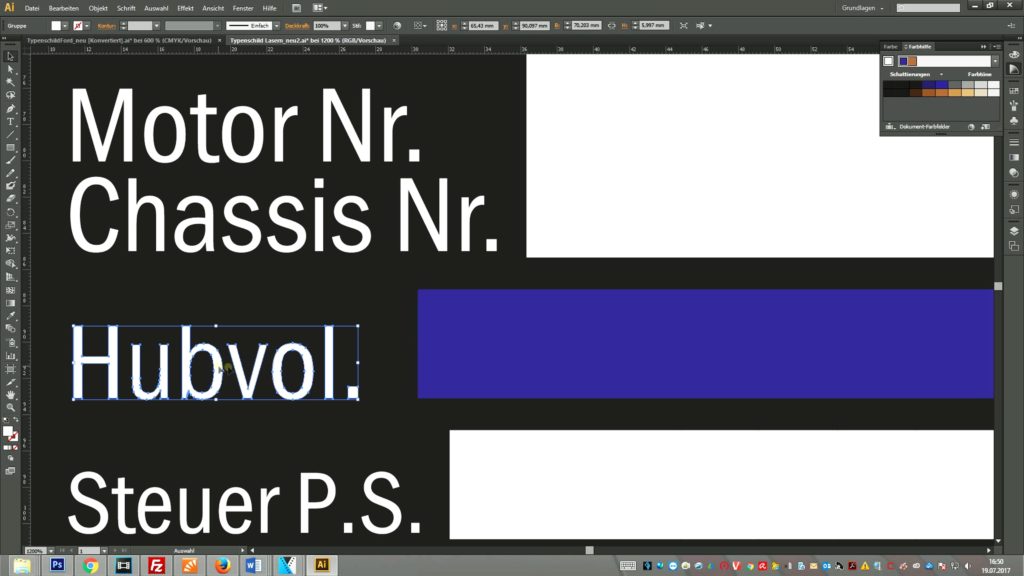

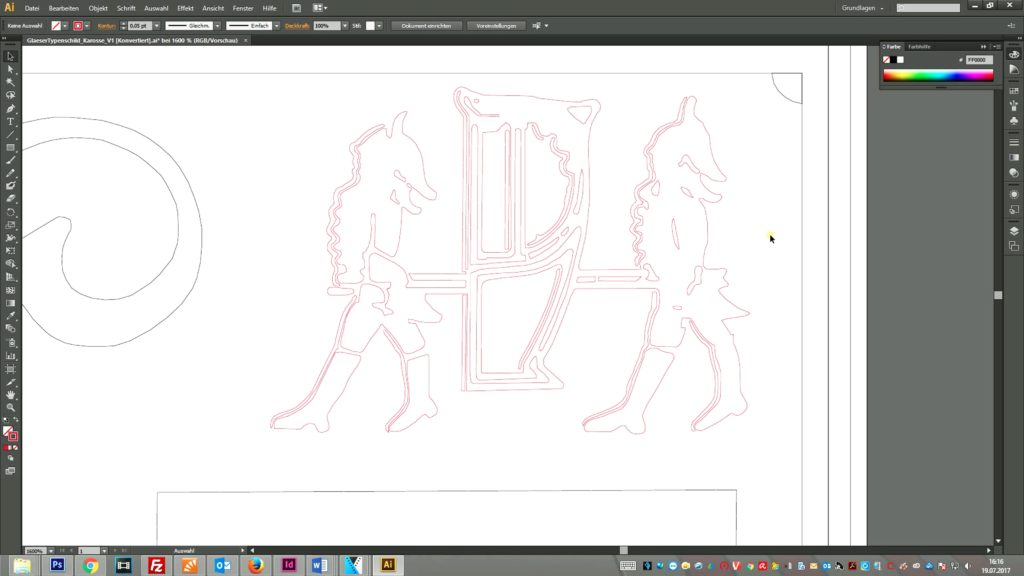

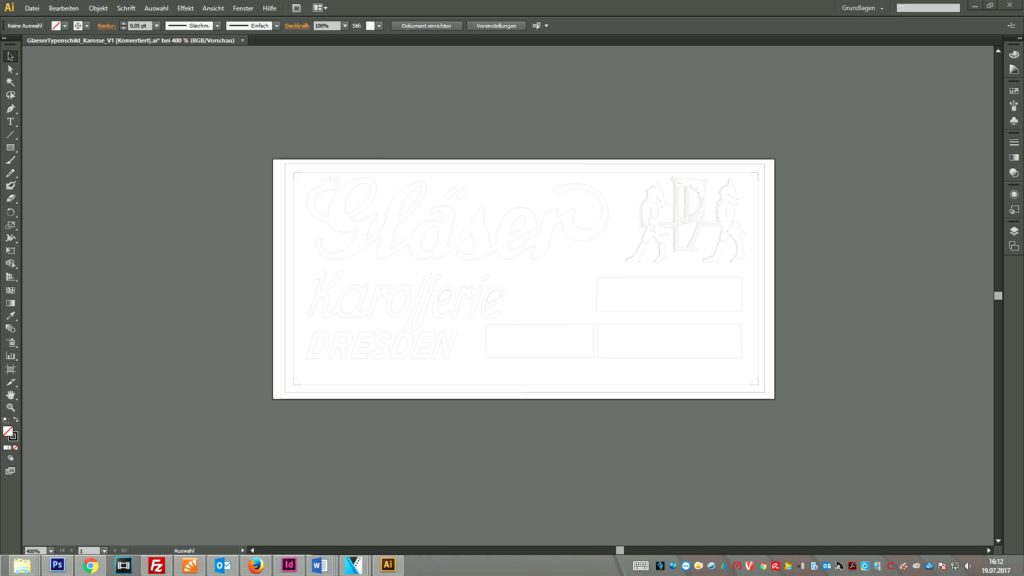

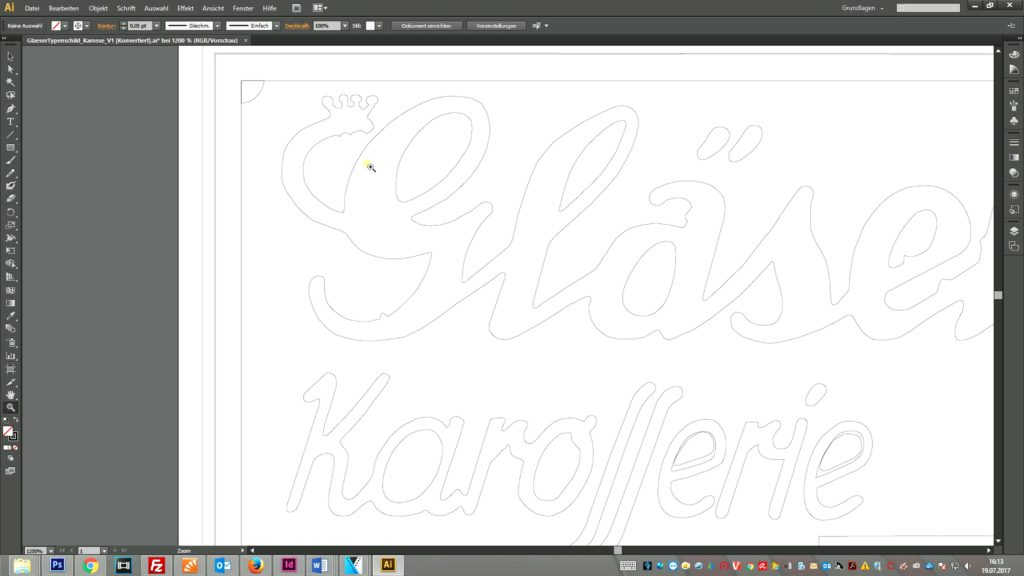

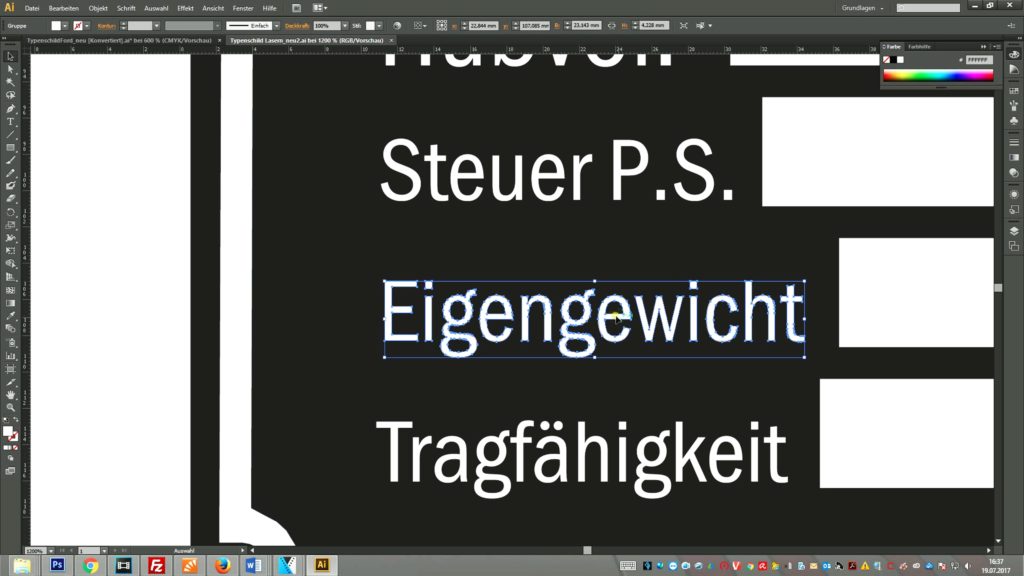

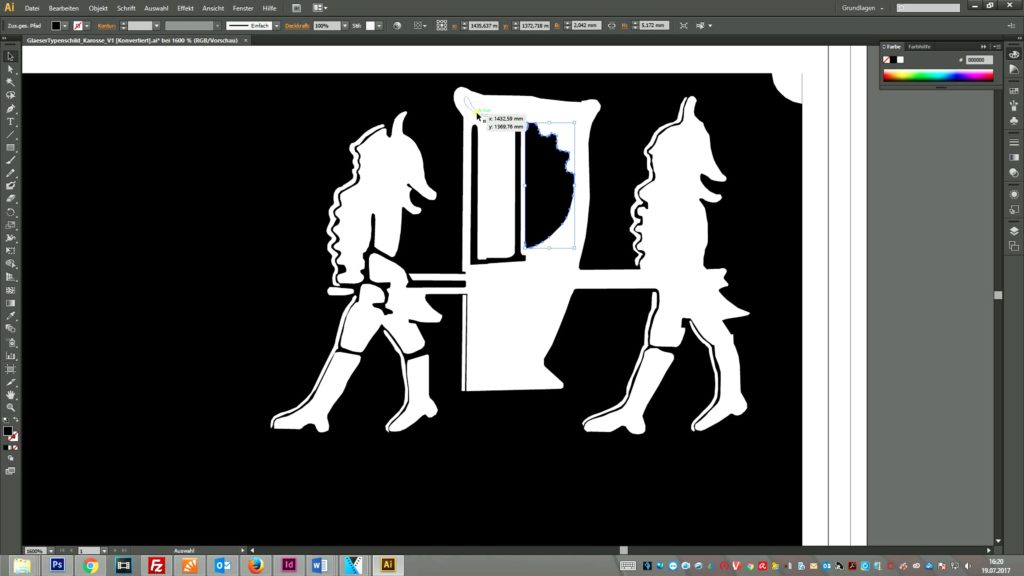

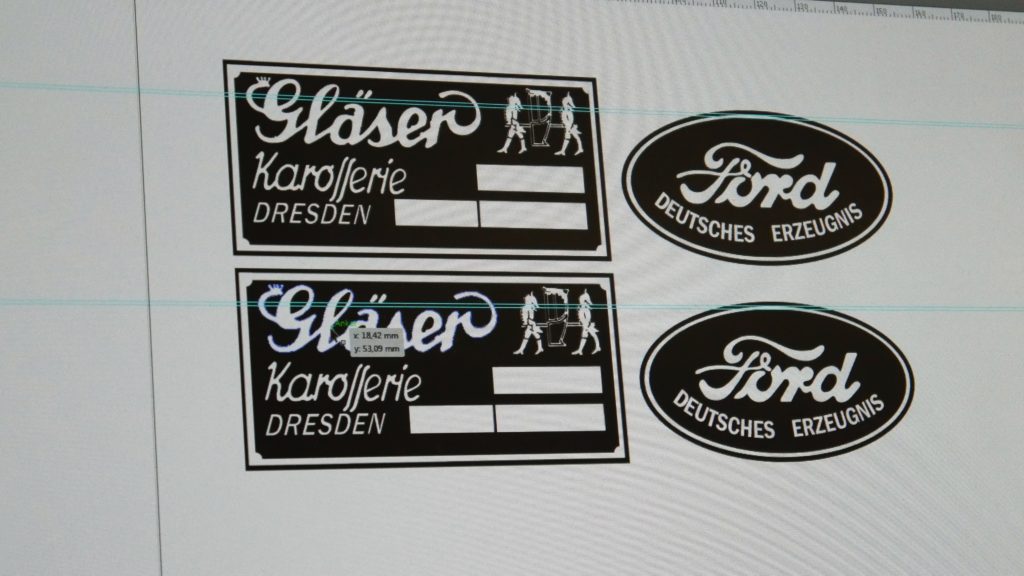

In einem Grafikprogramm wird die Vorlage für das Typenschild vorbereitet. Ideal ist es dafür, wenn ein Foto oder eine Zeichnung vorliegt, nach der die Grafik hergestellt werden kann. Mit dem Pfadwerkzeug kann nun die Form der Grafik nachgezeichnet werden. Für den Laser Cutter und Gravierer sind drei Farben maßgeblich. Rote Linien werden geschnitten, Blaue Flächen und Linien eingebrannt und schwarze Linien und Flächen graviert. Die Linienstärke sollte für die meisten Laser Schnittsysteme 0,05 PT nicht überschreiten. Typografie sollte immer am eigenen Rechner noch in Pfade umgewandelt werden, da ansonsten das System eventuell die Typografie nicht erkennt.

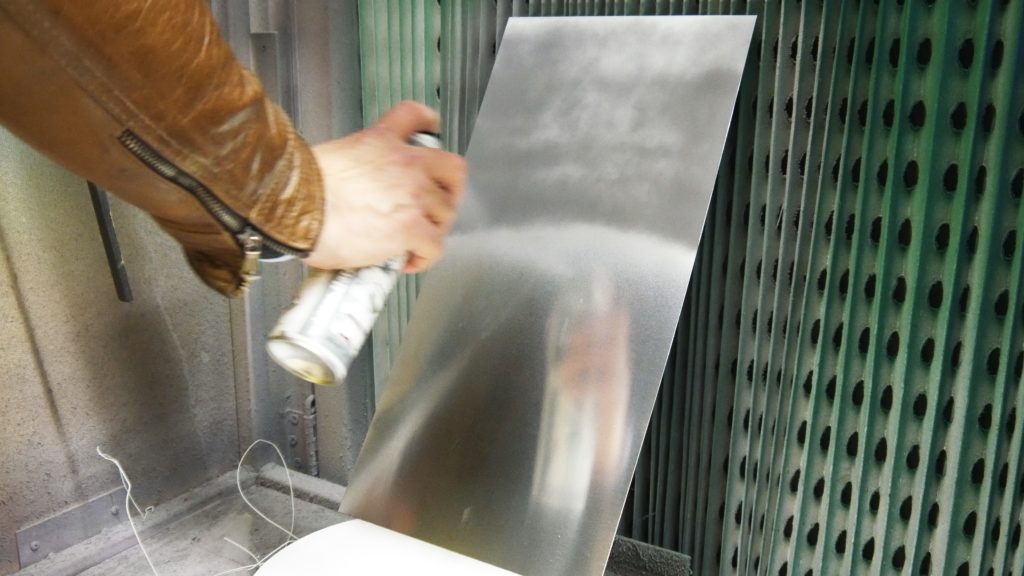

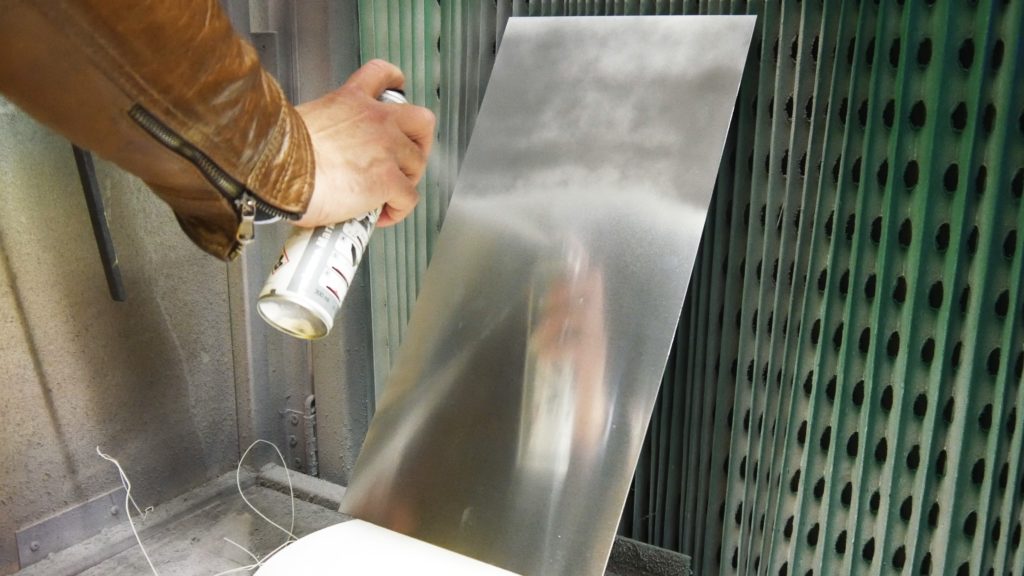

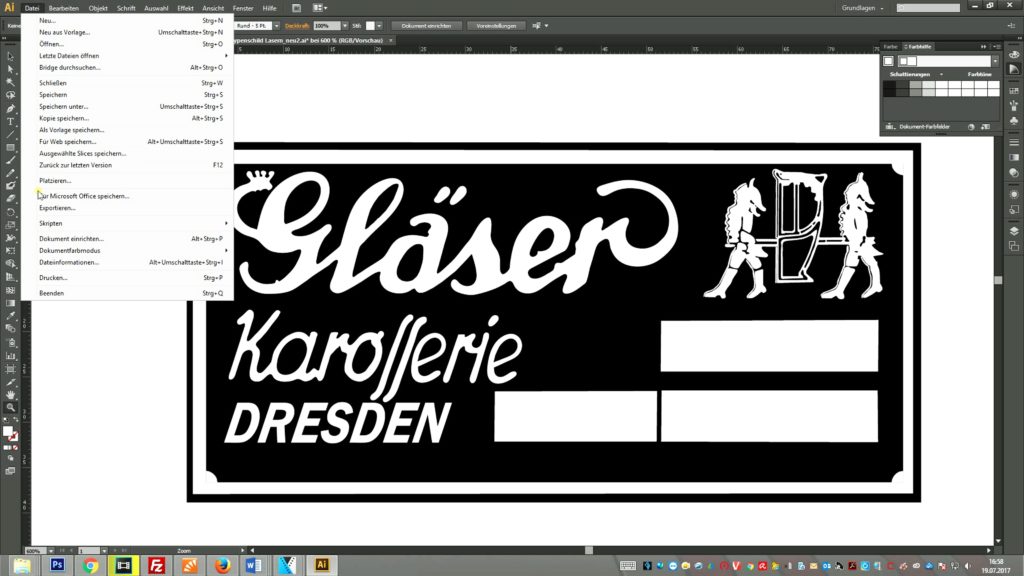

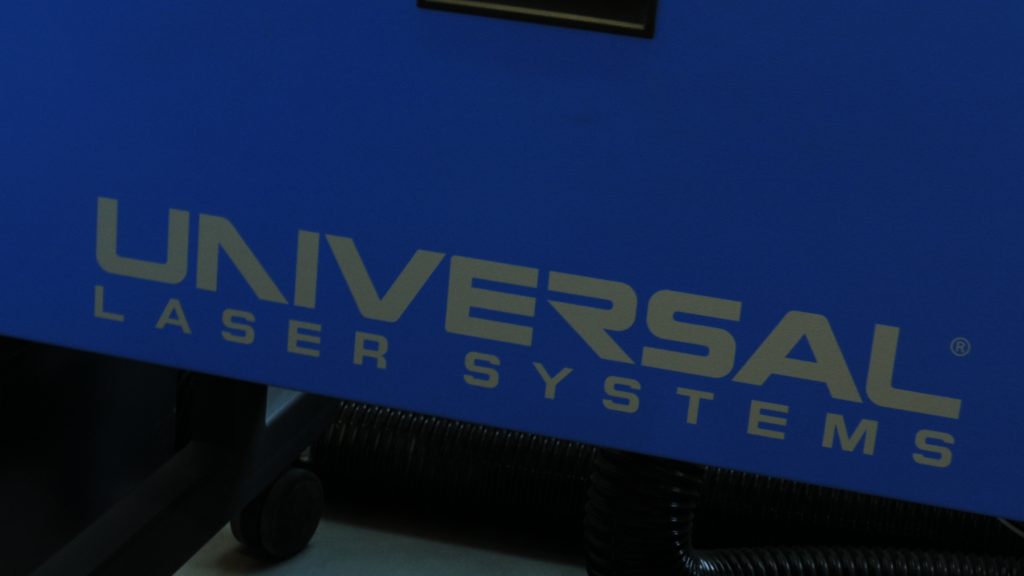

Die Datei wird nun als DXF Dateiformat oder in Illustrator abgespeichert. Für die nächsten Schritte gehen wir nun zu MakerSpace der TUM in Garching bei München. Hier stehen die Laser Cutter Geräte mit denen wir die Typenschilder bearbeiten. Zuerst muss das Aluminium Blech mit einer speziellen Beschichtung besprüht werden. Das Laser Marking Spray dient dazu, dass der Laser nicht reflektiert wird und die zu gravierenden Stellen entsprechend eingebrannt und schwarz werden.

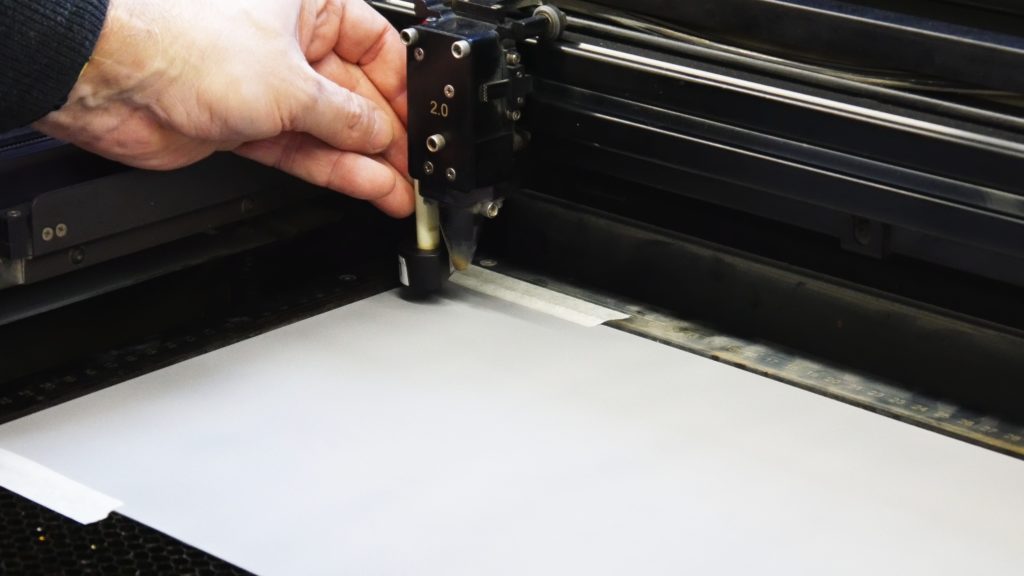

Die Daten werden geöffnet und an das Laser Cutter Treiber Programm weiter gegeben. Zuvor muss aber der Laser Cutter eingerichtet werden. Das beschichtete Aluminium Blech wird auf den Teller gelegt und die Optik eingerichtet. Bei dem gezeigten Modell wird der Abstand zur Schnittebene mittels einer Abstandslehre festgelegt. Der Tisch wird soweit hoch gefahren, bis die Lehre sehr leicht zwischen Objekt und Optik „klemmt“. Nur so fokusiert der Laser richtig.

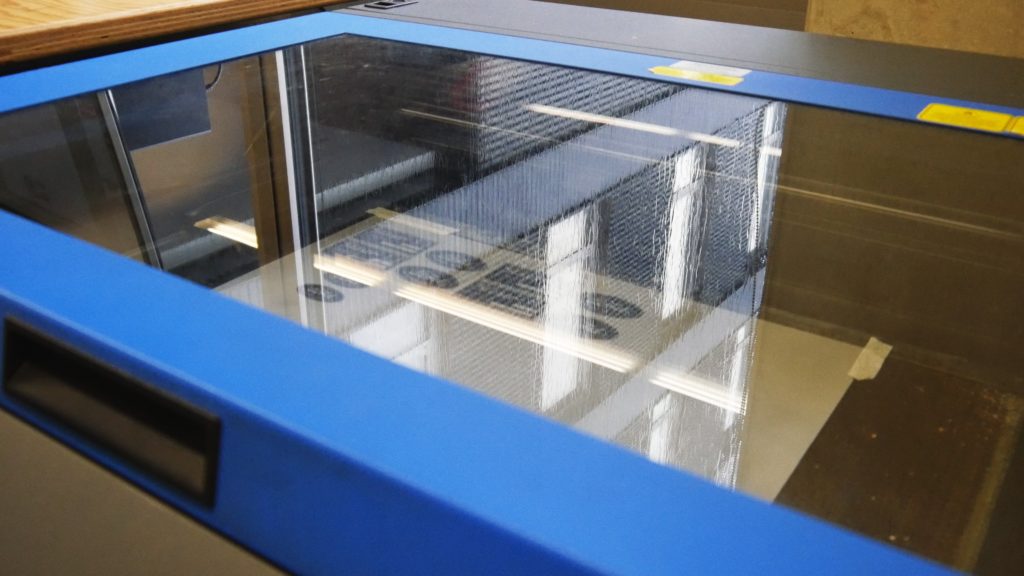

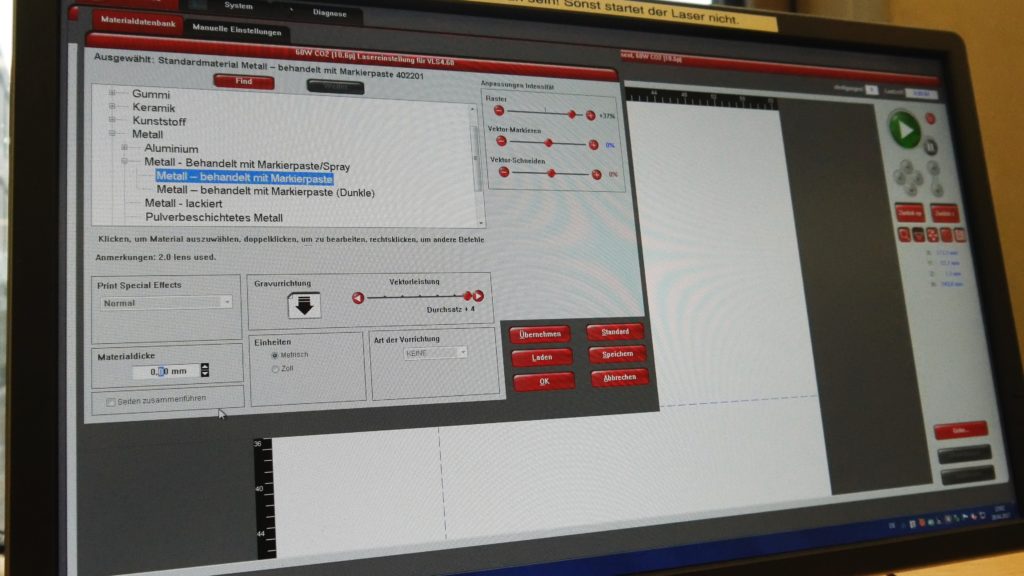

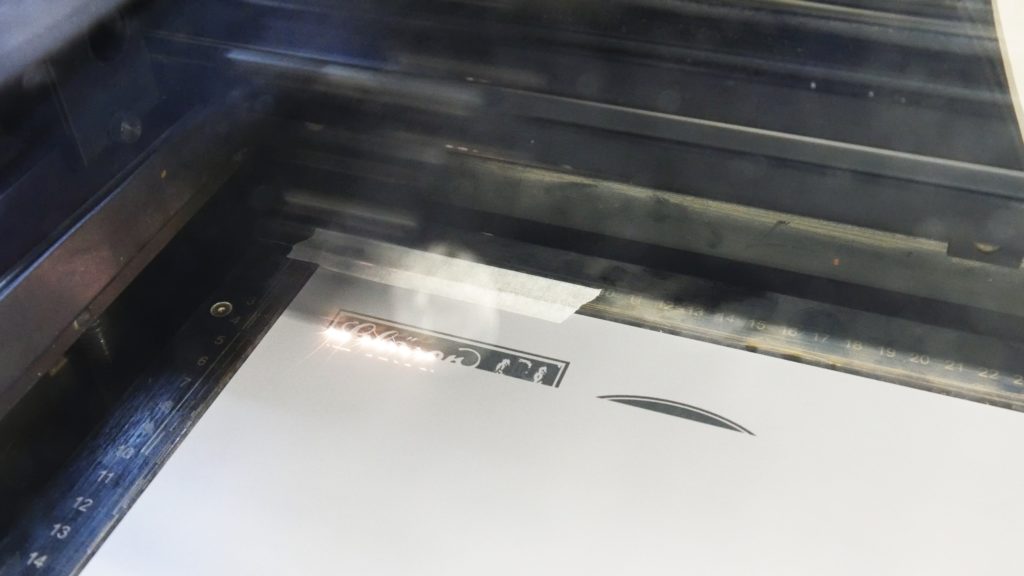

Im Laser Cutter Treiberprogramm wird noch Material, die Materialstärke und entsprechende Feineinstellungen eingegeben. Nun kann der Garviervorgang gestartet werden. Der Laser brennt nun alle vorher im Grafik Programm schwarz markierte Stellen in das Aluminium.

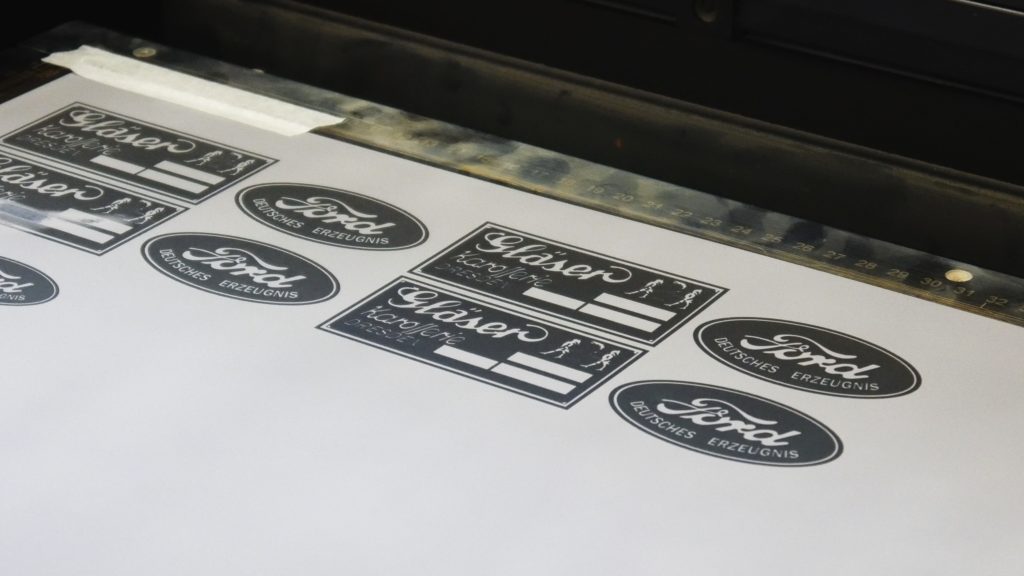

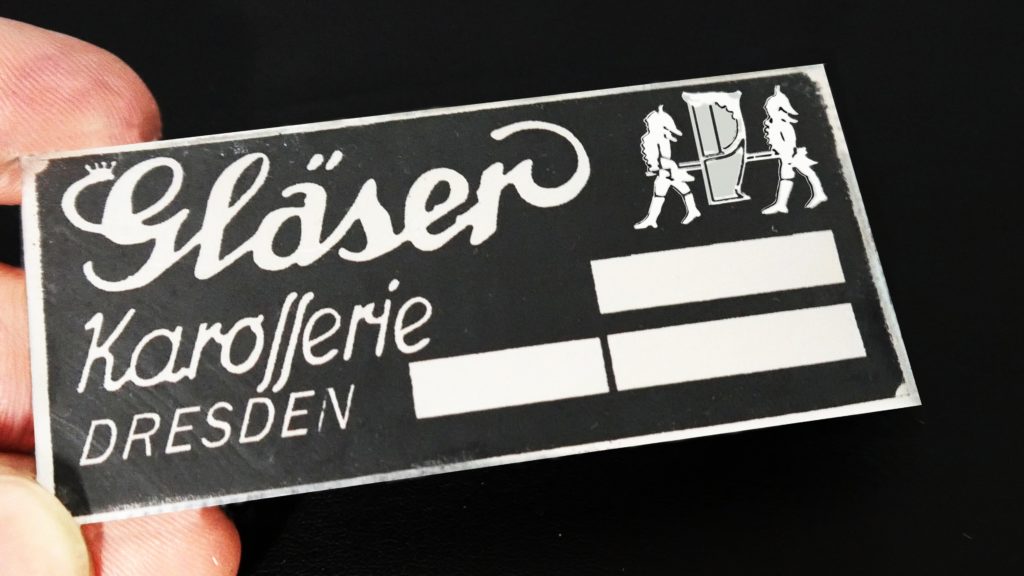

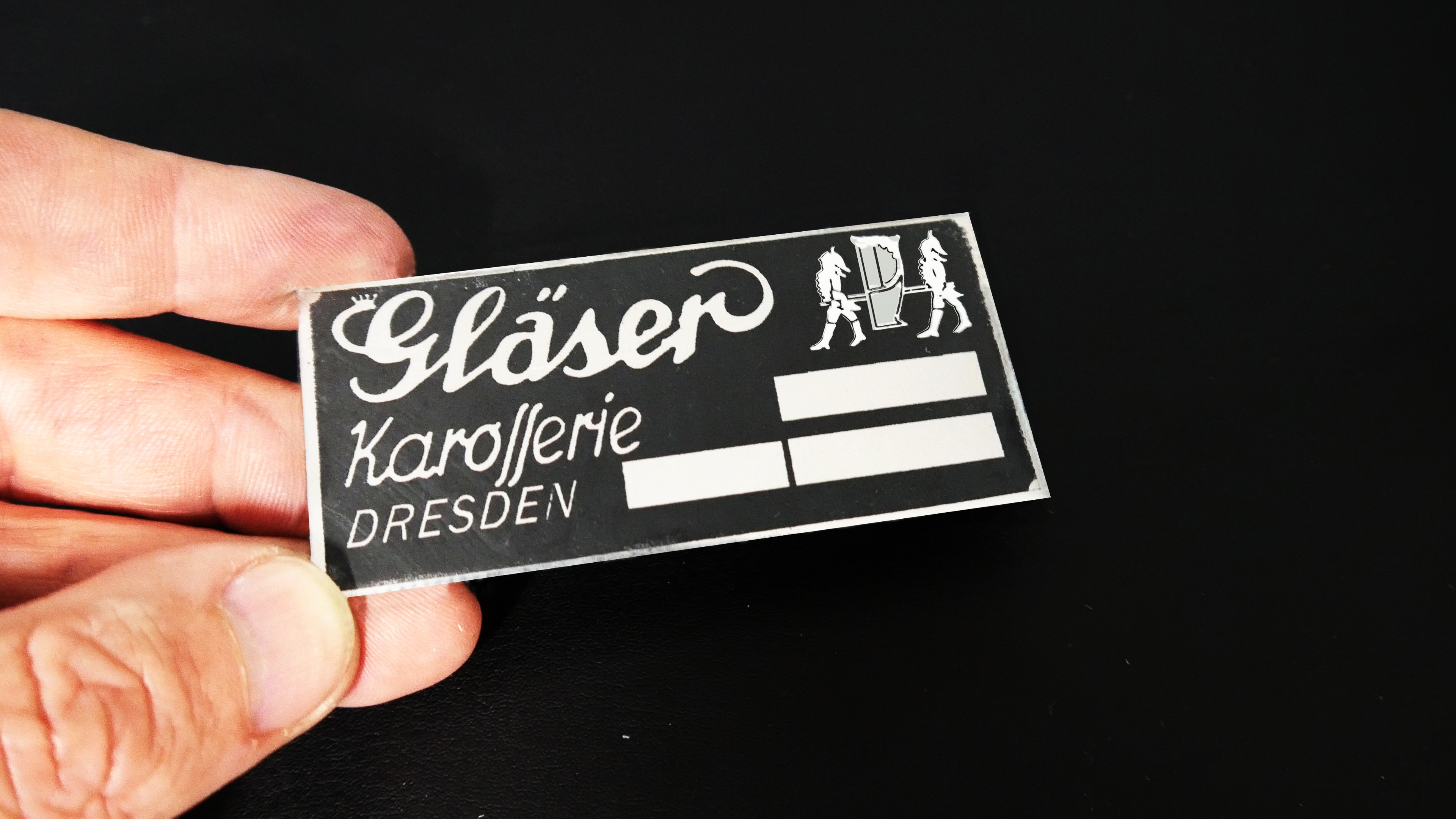

Nach einiger Zeit ist das Typenschild vollständig in das Aluminium eingraviert. Das Typenschild kann nun ausgeschnitten und die aufgesprühte Schicht mit einem feuchten Lappen abgewischt werden.
